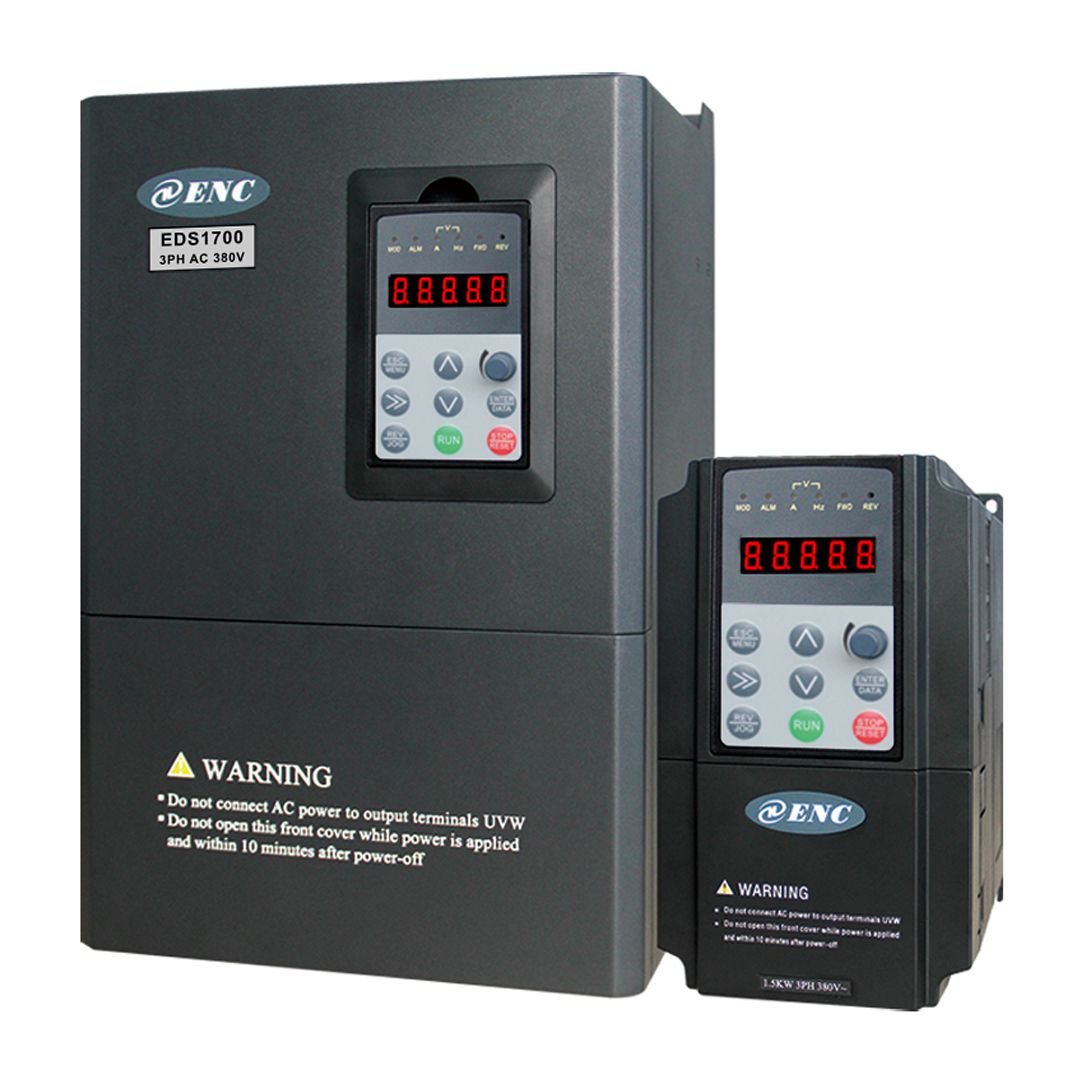

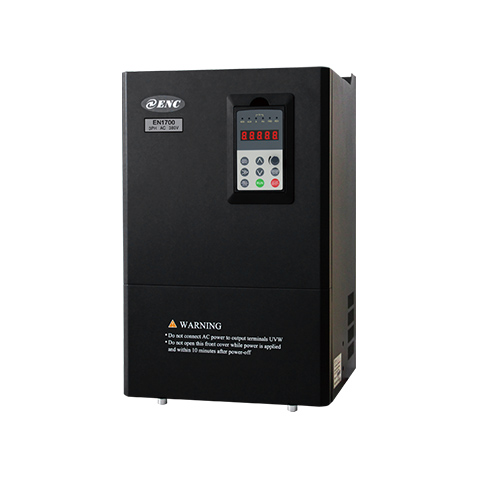

EN1700系列高性能管樁機專用變頻器是易能公司針對管樁機特性量身打造的一款產品，完全滿足管樁生產要求。其中啟動力矩大，過載能力強。管樁機需求量日益增加，傳統調速方式為滑差電機調速或直流電機調速，存在諸多不足。EN1700管樁機專用變頻器是針對管樁機行業的生產工藝而開發，客戶可設置多種類型的管樁，生產中可自由選擇，進行自動管樁生產。

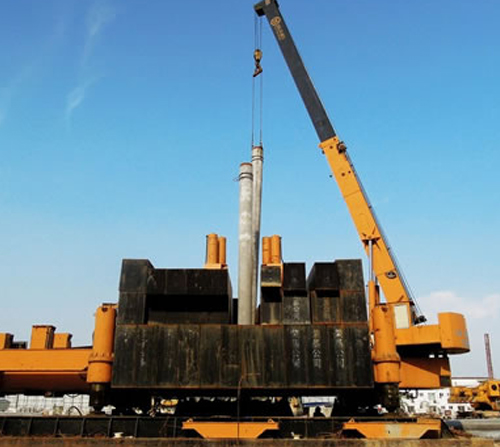

適建筑、橋梁、市政、給排水等的涵管，管樁的生產。
優秀的性能優勢：
● 先進磁通矢量控制技術，保證設備順利啟動；
● 具有參數設置的記憶功能；
● 良好的結構設計以及生產工藝，提高防潮能力，保證運行的可靠性；
獨特的集成管樁機工藝要求：
● 具有自動、手動轉換功能；
● 七種工作模式可滿足生產多種規格管樁，每種模式有4段頻率和時間可設置；
● 可顯示當前選擇模式和運行時間，有加計時和減計時兩種計時方式；
● 輸入過壓、欠壓、過載、加/減速過流、恒速過流、短路等實時監控保護，確保電機安全運行。
滿足不同
具有自動手動轉換功能，七種工作模式可滿足生產多種規格管樁；
可顯示當前選擇模式和時行時間,有加計時和減計時兩種計時方式；
具有很好的過電壓防失速功能,保證在起動時不會因電流大而保護
可通過高性能磁通矢量控制,提高變頻器的起動力矩；
防跳模功能。
| 項目 | 項目描述 | ||
| 輸入 | 額定電壓、頻率 | 單相220伏級：單相220V，50Hz/60Hz； | |
| 三相380伏級：三相380V，50Hz/60Hz | |||
| 允許電壓波動范圍 | 單相220伏級：200～260V； | ||
| 三相380伏級：320～460V | |||
| 輸出 | 電壓 | 0～380V | |
| 頻率 | 0～600Hz | ||
| 過載能力 | G型：150%額定電流1分鐘； | ||
| P型：120%額定電流1分鐘。 | |||
| 控制性能 | 控制方式 | 無PG矢量控制，有PG矢量控制，開環V/F控制，無PG轉矩控制，有PG轉矩控制 | |
| 速度控制精度 | ±0.5% 額定同步轉速（無PG矢量控制）； | ||
| ±0.1% 額定同步轉速（有PG矢量控制）； | |||
| ±1% 額定同步轉速（V/F控制）； | |||
| 調速范圍 | 1：2000（有PG矢量控制）； | ||
| 1：100（無PG矢量控制）； | |||
| 1：50（V/F控制）； | |||
| 起動轉矩 | 1.0Hz：150% 額定轉矩（V/F控制）； | ||
| 0.5Hz：150% 額定轉矩(無PG矢量控制)； | |||
| 0Hz：180% 額定轉矩（有PG矢量控制）； | |||
| 速度波動 | ±0.3% 額定同步轉速（無PG矢量控制）； | ||
| ±0.1% 額定同步轉速（有PG矢量控制）； | |||
| 轉矩控制精度 | ±10% 額定轉矩（無PG矢量控制，無PG轉矩控制）； | ||
| ±5% 額定轉矩（有PG矢量控制，有PG轉矩控制）。 | |||
| 轉矩響應 | ≤20ms（無PG矢量控制）； | ||
| ≤10ms（有PG矢量控制）； | |||
| 頻率精度 | 數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5% | ||
| 頻率分辨率 | 模擬設定 | 最高頻率的0.1% | |
| 數字設定精度 | 0.01Hz | ||
| 外部脈沖 | 最高頻率的0.1% | ||
| 轉矩提升 | 自動轉矩提升；手動轉矩提升0.1～12.0% | ||
| V/F曲線(電壓頻率特性) | 額定頻率在5～650Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | ||
| 加減速曲線 | 兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，最長1000分鐘 | ||
| 制動 | 能耗制動 | EN600系列三相15KW及以下功率段已內置制動單元，只需在（+）與PB之間加制動電阻；18.5KW及以上功率段可選配內置制動單元，只需在（+）與PB之間加制動電阻，也可外接制動單元于（+）和（-）之間。 | |
| EN500系列可外接制動單元于（+）和（-）之間。 | |||
| 直流制動 | 起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s | ||
| 點動 | 點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0秒可設置 | ||
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存 | ||
| 內置PID控制器 | 可方便地構成閉環控制系統 | ||
| 自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 | ||
| 自動電壓調整(AVR) | 當電網電壓變化時，能自動保持輸出電壓恒定 | ||
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 | ||
| 載波調制 | 根據負載特性自動調整載波 | ||
| 轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 | ||
| 運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換 | |
| 運行頻率給定通道 | 主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 | ||
| 捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁，同步切換 | ||
| 輸入輸出特性 | 數字輸入通道 | 8路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz，可擴展至14路 | |
| 模擬輸入通道 | 2路模擬輸入通道，其中AI1可選4～20mA或0～10V輸出，AI2通道為差分輸入，4～20mA或-10～10V輸入可選，可擴展至4路模擬輸入 | ||
| 脈沖輸出通道 | 0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 | ||
| 模擬輸出通道 | 2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道可選4～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至4路模擬輸出 | ||
| 特色功能 | 快速限流 | 最大程度限制變頻器過流、更可靠運行 | |
| 單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，不易誤操作 | ||
| 定長控制 | 可實現定長控制 | ||
| 定時控制 | 定時控制功能：設定時間范圍0.1Min ～ 6500.0Min | ||
| 虛擬端子 | 五組虛擬輸入、輸出IO，可實現簡易邏輯控制 | ||
| 操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
| 按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 | ||
| 保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護、停電不停保護等 | ||
| 環境 | 使用場所 | 室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
| 海拔 | 低于1000米。（高于1000米時需降額使用， 每增加1000米高度輸出電流約降低額定電流的10%） | ||
| 周圍溫度 | -10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱) | ||
| 周圍濕度 | 小于95%RH，無水珠凝結 | ||
| 振動 | 小于5.9米/秒2(0.6g) | ||
| 存儲溫度 | -40℃～+70℃ | ||
| 結構 | 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | ||
| 安裝方式 | 壁掛式和柜式 | ||

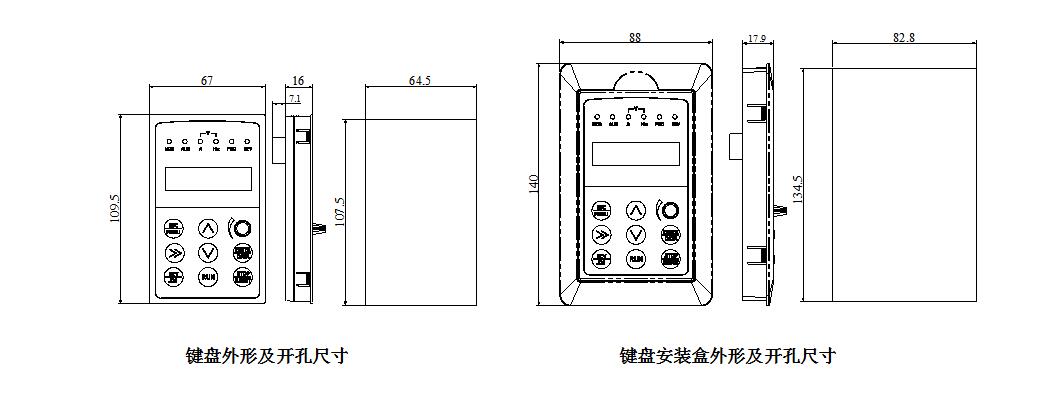

操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)

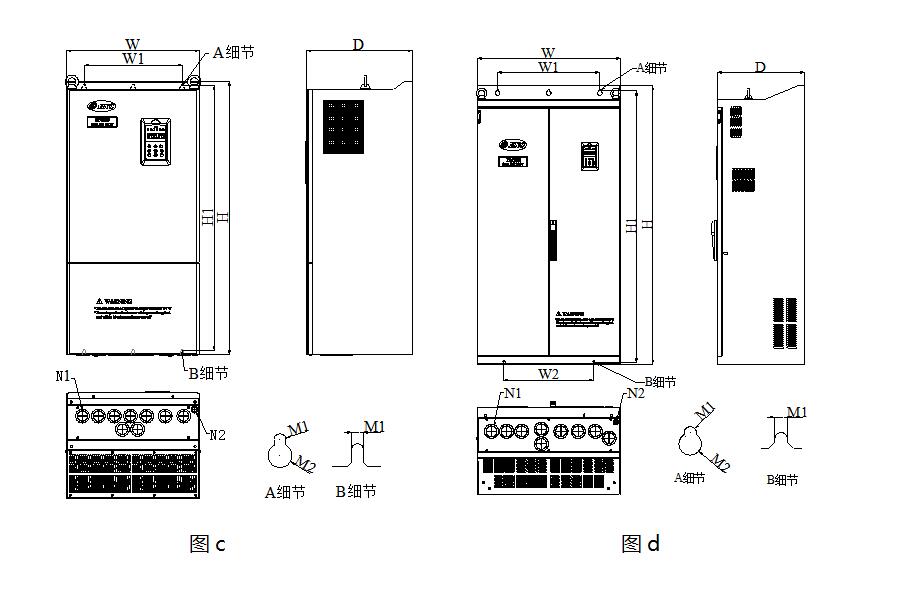

| 變頻器型號 | H (mm) | H1 (mm) | W (mm) | W1 (mm) | W2 (mm) | D (mm) | D1 (mm) | N1 (mm) | N2 (mm) | M1 (mm) | M2 (mm) | 圖號 |
| EN500-4T0750G/0900P | 570 | 546 | 340 | 237 | - | 320 | - | - | - | Φ12 | Φ18 | 圖c |
| EN500-4T0900G/1100P | ||||||||||||
| EN500-4T1100G/1320P | 650 | 628 | 400 | 297 | - | 340 | - | - | - | Φ12 | Φ18 | |
| EN500-4T1320G/1600P | ||||||||||||
| EN500-4T1600G/2000P | 980 | 953 | 480 | 370 | - | 400 | - | Φ38 | Φ19 | Φ9 | Φ18 | |
| EN500-4T2000G/2200P | 1030 | 1003 | 500 | 370 | - | 400 | - | Φ38 | Φ19 | Φ9 | Φ18 | |
| EN500-4T2200G/2500P | ||||||||||||
| EN500-4T2500G/2800P | 1368 | 1322 | 700 | 500 | 440 | 430 | - | Φ52 | Φ19 | Φ12 | Φ22 | 圖d |
| EN500-4T2800G/3150P | ||||||||||||
| EN500-4T3150G/3550P | ||||||||||||
| EN500-4T3550G/3750P | 1518 | 1483 | 700 | 500 | 500 | 430 | - | OB 77*47 | Φ19 | Φ12 | Φ22 | |
| EN500-4T3750G/4000P | ||||||||||||
| EN500-4T4000G/4500P | ||||||||||||

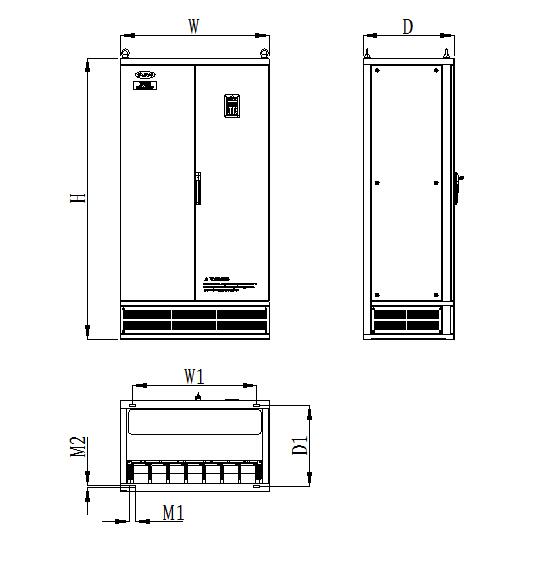

| EN500-4T4500G/5000P | 1650 | - | 850 | 700 | - | 550 | 490 | - | - | 40 | Φ13 | 圖e |
| EN500-4T5000G/5600P | ||||||||||||
| EN500-4T5600G/6300P | 1700 | - | 900 | 750 | - | 550 | 490 | - | - | 40 | Φ13 | |
| EN500-4T6300G |
