北方的冬天，很冷，氣溫通常在零下20—30℃之間。為了適應這樣的天氣，以前的人會架起一個小爐子，通過燃燒煤渣來取暖；現今，大部分城市地區則選擇通過大鍋爐房來實現集中供暖。

改造前，人們大多利用星三角啟動直接驅動電機或利用直流調速器來調節電機的轉速從而實現供暖；在北方很多大型鍋爐上運用易能EN500變頻器后，其效率和成本方面得到極大的改善。

傳統的供暖系統

1、星三角啟動直接驅動電機

雖能緩解對電網的沖擊，但是在啟動之后電機極易滿負荷運作，因此需要工人隨時監控管道壓力，否則就會出現壓力過高而導致管道脹裂等現象。

2、直流調速器控制電機轉速

造價高，成本大，性價比低。

EN500變頻器供暖系統

一、改造效果

1、節能顯著：節電約40%-50%，節煤約5%-10%。

2、燃燒充分，殘渣少，有效減少了對環境的污染。

3、軟起動，沖擊小，避免水錘，節約維修成本。

4、無級調速，操作簡單，調速方便。

5、降低電機高頻噪聲，改善環境。

6、保護功能完善，多種報警實時監控，更安全，更放心。

二、鍋爐房介紹

目前的鍋爐房一般按照大小分為以下幾種：

小鍋爐：5噸、10噸兩個噸位；

中型鍋爐：30噸、50噸、100噸三個噸位；

大型鍋爐：150噸、200噸和300噸三個噸位。

在響應國家節能減排的號召下，目前小鍋爐房基本上已被取締；中型鍋爐在大城市里也只保留了50、100噸這兩種，而大鍋爐則越來越普遍。

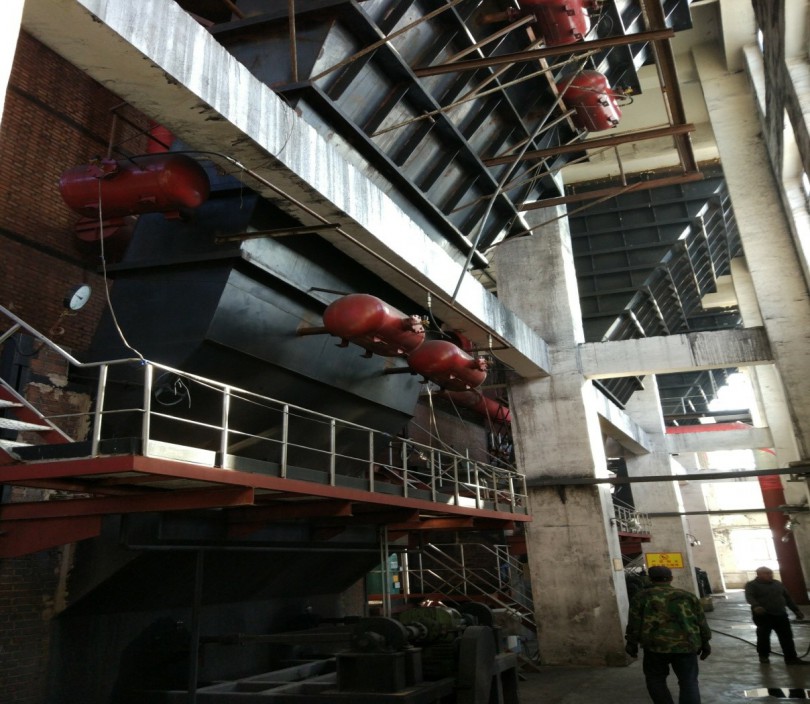

鍋爐房

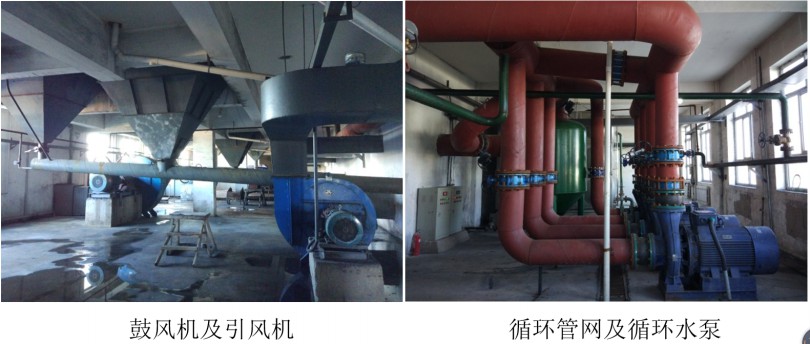

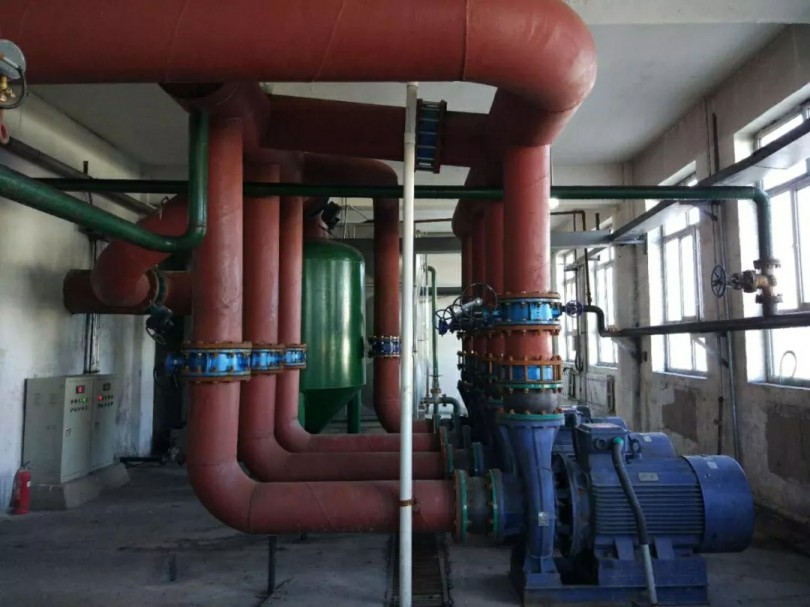

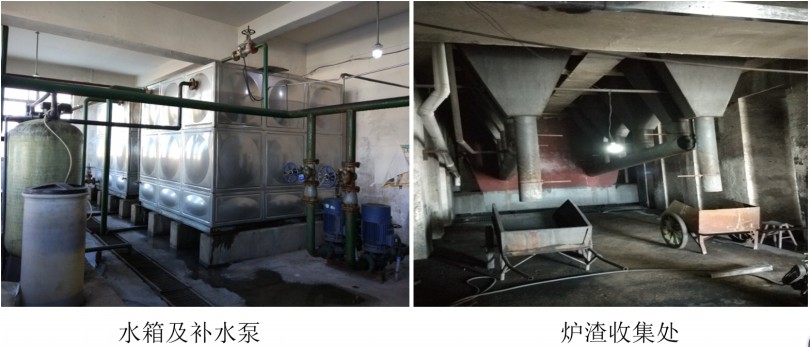

一般情況下，鍋爐房在電機的配置基本如下：1-2臺補水泵、1臺鼓風機、1臺引風機和2臺循環水泵（一用一備），而每臺電機都會匹配1臺變頻器。外加每個節點的換熱站需要使用2臺循環水泵和2臺補水泵進行熱循環。

三、工作原理

當整個鍋爐房建設好以后，便需要給鍋爐房進行點火，此時先用引風機將鍋爐內部的空氣抽出去；而鼓風機則需要給鍋爐輸送新鮮空氣。為了保證爐腔內正常點火，需要配置功率較大的引風機和功率較小的鼓風機，令爐腔內保持一定的負壓。

在鍋爐正常燃燒后， 需要將冷水灌入鍋爐進行加熱，然后通過循環泵將管道內部的熱水送到每個換熱站。而在熱水燃燒的過程中，會產生一定的蒸發，此時需要補水泵給管道補充一定的水量，以維持整個管道的壓力平衡。

四、EN500系列變頻器的應用

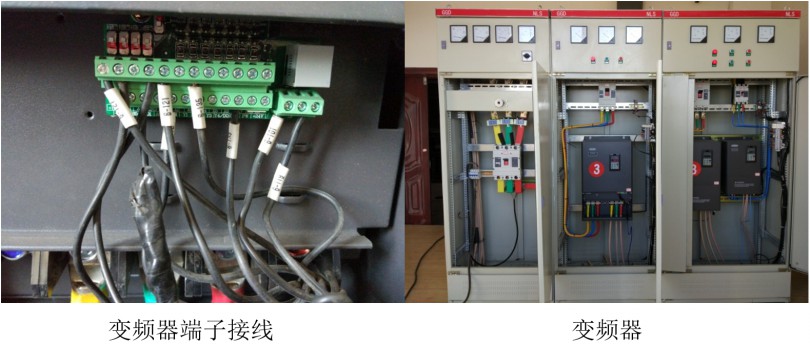

變頻器在所有的配件連接好以后就會進行相應的測試，變頻器的具體接線有以下幾個部分：10V、AI1、GND、AO1、X1、COM、TA和TC。

1、AI1和GND在引風機及鼓風機中是為了接收中控臺的儀表控制；

2、AO1和GND是為了反饋變頻器的頻率，以達到輸入和輸出的一致；

3、X1和COM是為了啟/停變頻器、TA和TC在變頻器報警時及時輸出信號，以便現場的人員察覺。

4、在補水泵和循環水泵中，經常使用到10V、AI1和GND三個端子作為變頻器的壓力反饋部分，用于接收壓力表的壓力，從而及時控制變頻器的轉速。

五、參數設置

變頻器使用在鼓風機及引風機的參數一覽表

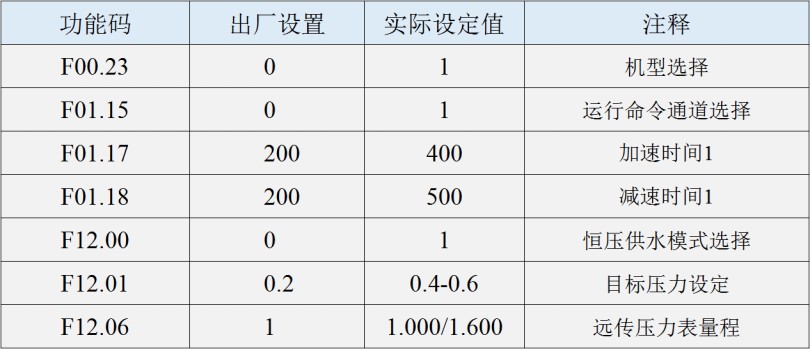

變頻器使用在水泵上的參數一覽表

?

 ?EN500系列變頻器對高能耗設備具有明顯的節能效果，在很大程度上提高了供暖系統運行的經濟性、可靠性和安全性，降低了設備的故障率，提高了工作效率，同時還滿足了生產工藝的要求，有效提高了供暖的質量，設備投資回收期短，其所產生的經濟效益和社會效益十分明顯，為企業的節能增效起到積極的作用。
